オーダー鉄板ご紹介№20

№19は、いずれご紹介できる日が来ることを期待して、先に№20のご紹介です。

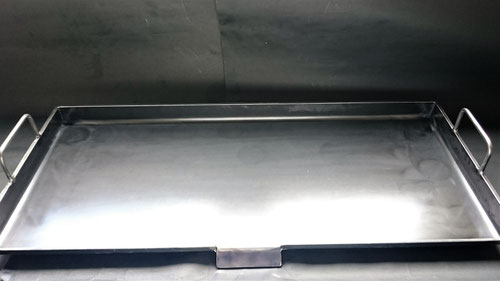

厚さ9㎜

400㎜x950㎜（内寸）

３方曲げ、高さ50㎜

手前高さ10㎜、6㎜フラットバー溶接

吐き出し口45度

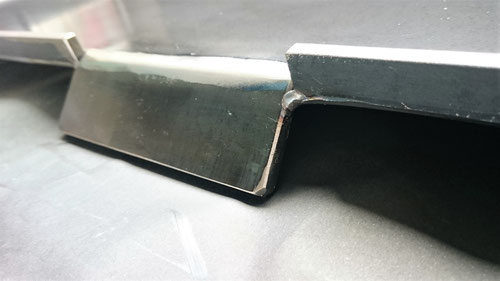

吐き出し口のアップです。

ふつうは切りっぱなしの吐き出し口が多いのですが、すぐ下にコンロのスイッチがあるので、油やコゲカスが真下に落ちないように滑り台を付けました。

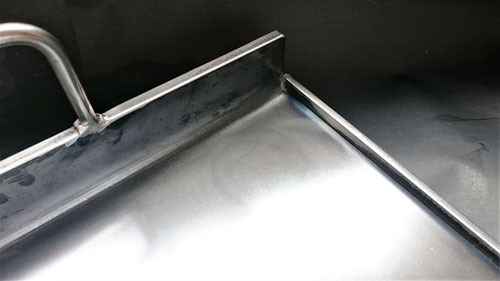

手前高さ10㎜とサイド50㎜曲げの接続部分です。

手前は、邪魔にならないよう最小限の縁高にしてほしいとのご要望でした。

内側から見るとこんな感じです。

下側を溶接しているので、隙間はありません。

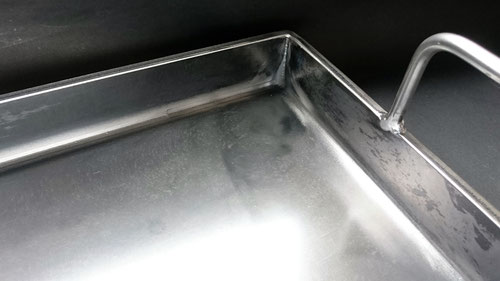

50㎜曲げの溶接部分

取っ手も外にはみ出さないようにとのご要望で厚さと同じ直径9㎜の丸棒で真上に付けました。

鉄板の表面はできるだけきれいなままでお届けしたいので、取っ手は外側につけることをお勧めしています。

溶接の火の粉が飛んで表面を汚してしまうことがあるからです。

職人さんの技で、今回はきれいにできましたが、サイドの長さに取っ手の直径も考慮していただけるとうれしいです。

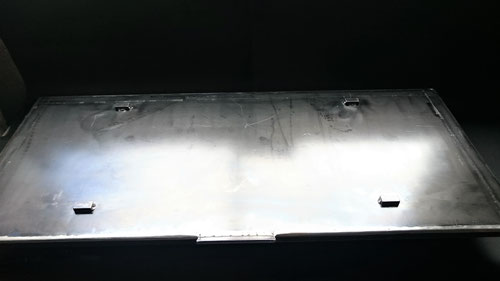

裏には、ストッパーを付けました。

アングル（L型鋼）をつけることが多いのですが、お客様のご要望でキュウブ型のストッパーです。

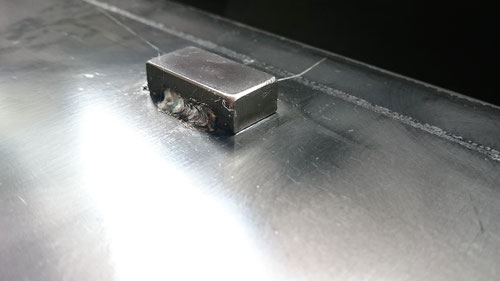

アップにするとこんな感じです。

ストッパーの溶接部分、内側だけです。

これくらいの工程になってくると打ち合わせに1カ月くらいかかります。

ほかにも色々な方法があるので、お客様のご要望に1番近く、ご予算にあった方法をご提案させていただき、ご検討していただく、ということを何度か繰り返すことになります。

お急ぎだとは思いますが、一生モノになるかもしれないものですので、そこは覚悟してお問い合わせいただければありがたいです。

お問い合わせお待ちいたしております。
